Поршень и шатун

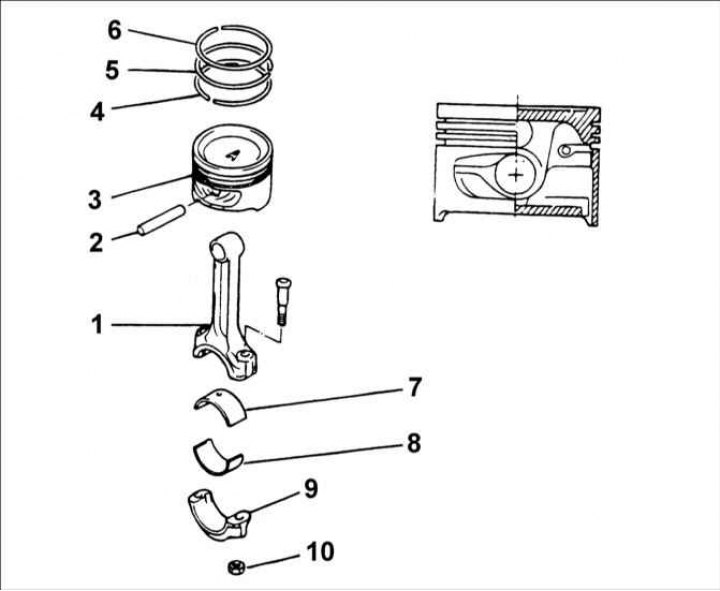

1 – шатун; 2 – поршневой палец; 3 – поршень; 4 – маслосъемное кольцо; 5 – компрессионное кольцо №2; 6 – компрессионное кольцо №1; 7 – верхний вкладыш шатунного подшипника; 8 – нижний вкладыш шатунного подшипника; 9 – крышка шатуна; 10 – гайка, 32–35 Н·м.
Снятие
Предупреждение! Держите крышки шатунов с соответствующими шатунами для правильной повторной установки их в цилиндры двигателя.
1. Отверните гайки и снимите крышку шатуна и нижний вкладыш шатунного подшипника. Для защиты шеек коленчатого вала оденьте на болты крепления крышек шатунов отрезки резиновой или пластмассовой трубки.
2. Деревянным бруском или ручкой молотка вытолкните поршень с шатуном из цилиндра.
Проверка

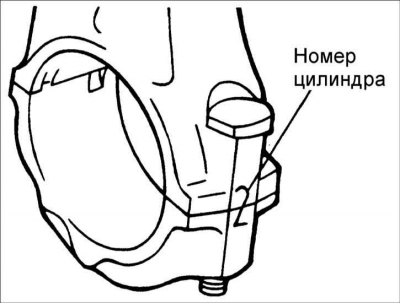

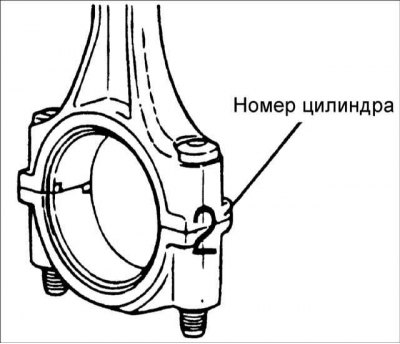

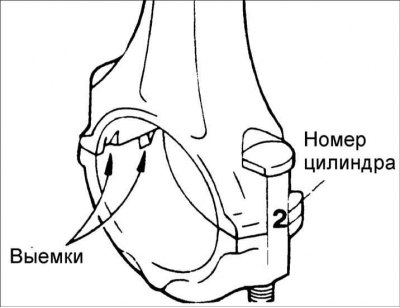

1. При установке убедитесь, что шатун и крышка шатуна соответствуют номеру цилиндра, в который они устанавливаются. При установке нового шатуна удостоверьтесь, что метки, определяющие его положение, находятся с той же стороны, что и метки на остальных шатунах.
2. Замените шатун, если имеются повреждения на обеих опорных поверхностях. Также замените шатун, если имеются износ или повреждение поверхности, сопрягаемой с поршневым пальцем.
3. Проверьте изгиб каждого шатуна. При необходимости, замените шатуны. Замену шатуна проводите совместно с крышкой шатуна.
- Допустимый изгиб шатуна: 0,05 мм/ 100 мм длины
- Допустимое скручивание шатуна: 0,1 мм/ 100 мм длины
Установка
1. Установите распорную втулку.

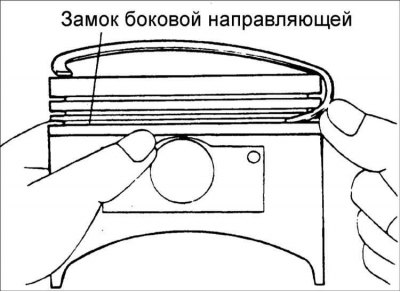

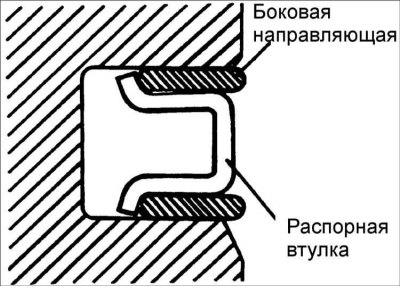

2. Установите верхнюю боковую направляющую. Чтобы установить боковую направляющую, сначала поместите один конец боковой направляющей между стенкой канавки поршневого кольца и распорной втулкой, нажмите на нее, после чего, нажимая по периметру, установите ее в канавку поршня.
Предупреждение! Не используйте пассатижи для разжатия поршневых колец при установке боковой направляющей.
3. Аналогичным образом установите низкую боковую направляющую.

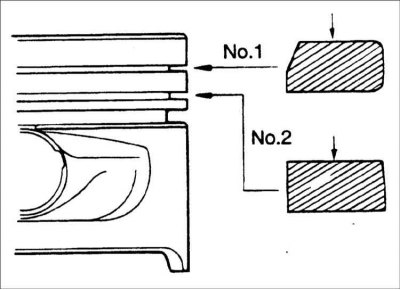

4. Пассатижами для разжатия поршневых колец установите компрессионное кольцо №2.
5. Пассатижами для разжатия поршневых колец установите компрессионное кольцо №1.
6. Нанесите тонкий слой моторного масла на поршень и поршневые кольца.

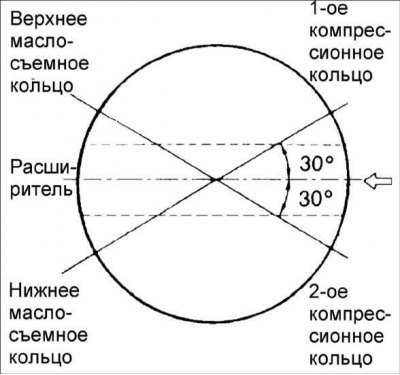

7. Расположите замки поршневых колец, как показано на рисунке.
8. Специальным приспособлением сожмите поршневые кольца на поршне.
9. Установите поршень с поршневыми кольцами над первым цилиндром, при этом метка на поршне должна быть направлена к передней части блока цилиндров.
10. Ручкой молотка вдавите поршень в цилиндр так, чтобы нижняя головка шатуна установилась на шейку коленчатого вала.
11. Установите шатунный вкладыш в крышку шатуна.
12. Установите крышку шатуна и закрепите гайками.
Момент затяжки: 32–35 Н·м

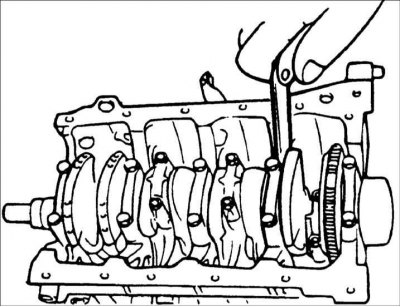

13. Щупом, вставленным между шатуном и коленчатым валом, измерьте боковой зазор шатуна.
- Номинальный боковой зазор шатуна: 0,10–0,25 мм
- Предельно допустимый зазор: 0,40 мм
