Поликлиновый ремень — снятие и установка

Снятие

1. Ослабьте болты крепления шкива водяного насоса.

2. Ослабьте гайки поддержки генератора.

3. Ослабьте болт крепления генератора и снимите поликлиновой ремень.



4. Выверните болты крепления шкива водяного насоса.

Момент затяжки:

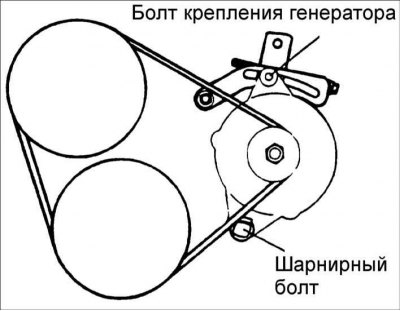

• Шарнирный болт (А) крепления генератора: 20-25 Н·м
• Болт (В) крепления генератора: 15-22 Н·м
• Болт крепления кронштейна генератора: 20-28 Н·м

Проверка

Проверьте следующие элементы и при наличии дефектов замените их.

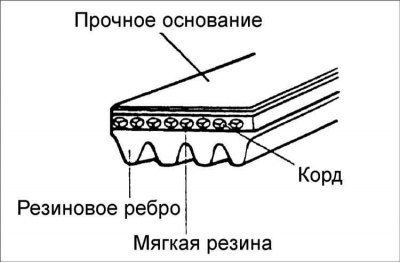

1. Проверьте поверхность поликлинового ремня на отсутствие повреждений и трещин.

2. Проверьте поверхность поликлинового ремня на отсутствие масла и смазочного материала.

3. Проверьте поверхность поликлинового ремня на отсутствие неравномерного износа.



4. Проверьте поверхность шкива на отсутствие трещин или повреждений.

Установка

1. Установите шкив насоса и закрепите его болтами.

2. После установки поликлинового ремня отрегулируйте его натяжение.

Проверка и регулировка натяжения

1. Проверьте состояние поликлинового ремня и расположение его на шкивах.

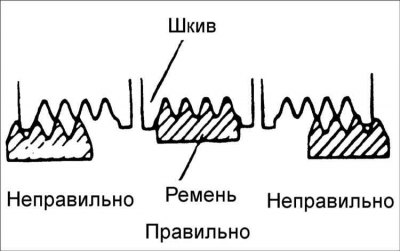

Предупреждение! Проверьте правильность расположения ребер поликлинового ремня в канавках шкивов.

Предупреждение! Если при работе поликлиновой ремень издает посторонний шум, проверьте ремень на отсутствие износа и повреждений, а также рабочие поверхности шкивов.

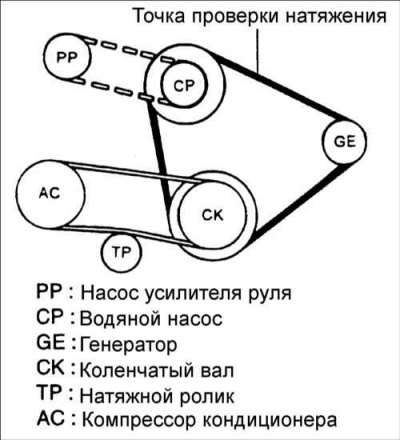

2. Специальным прибором измерьте натяжение ремня привода генератора. При отсутствии специального прибора проверьте натяжение ремня, надавив на него усилием 100 Н (10 кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.


Натяжение ремня привода генератора:

• Новый ремень: 65-75 кг
• Бывший в употреблении ремень: 40 кг
• Проверка: 35-50 кг

Натяжение ремня привода генератора и насоса усилителя рулевого управления:

• Новый ремень: 55-70 кг
• Бывший в употреблении ремень: 38-48 кг

Натяжение ремня привода генератора и кондиционера:

• Новый ремень: 60-70 кг
• Бывший в употреблении ремень: 32-40 кг
• Проверка: 25-50 кг

Бывшим в употреблении ремнем считается ремень, проработавший на двигателе более 5 мин.

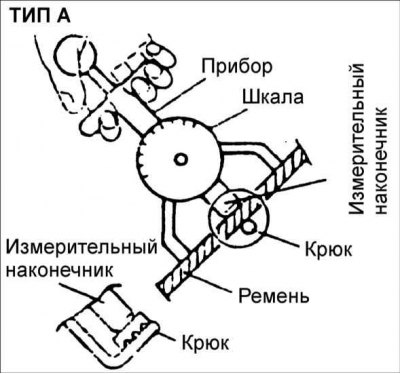

Измерение натяжения специальным прибором типа А

При измерении натяжения поликлинового ремня прибор не должен касаться других элементов двигателя.

При измерении натяжения поликлинового ремня прибор не должен касаться других элементов двигателя.

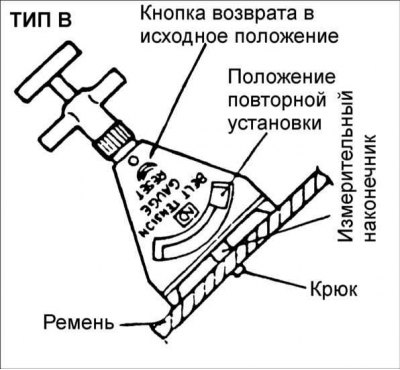

1. При измерении убедитесь, что повернули кнопку повторной установки в направлении стрелки, чтобы установить стрелку прибора в исходное состояние.



2. После снятия прибора с ремня стрелка прибора все еще будет указывать натяжение ремня.

Предупреждение! Не рекомендуется регулировать натяжение ремня от руки, так как эта регулировка не обеспечит достаточной точности и ремень может проскальзывать на шкивах. Всегда используйте специальный прибор.

Предупреждение! Проверьте, что натяжение ремня соответствует требуемым значениям.

Предупреждение! Проверяйте натяжение ремня после затягивания шарнирного болта и болта крепления генератора.
