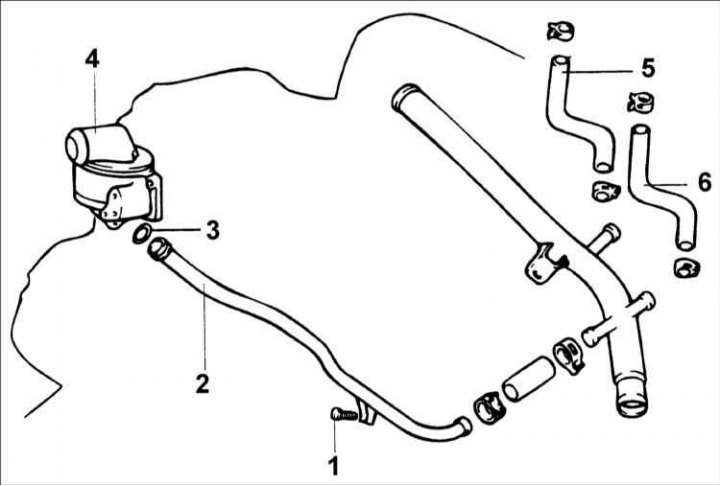

Трубки и шланги системы охлаждения двигателя SOHC
1 – болт, 10–15 Н·м; 2 – обводной шланг; 3 – уплотнительное кольцо; 4 – штуцер выхода охлаждающей жидкости; 5 – шланг для охлаждающей жидкости; 6 – шланг подачи охлаждающей жидкости к отопителю.

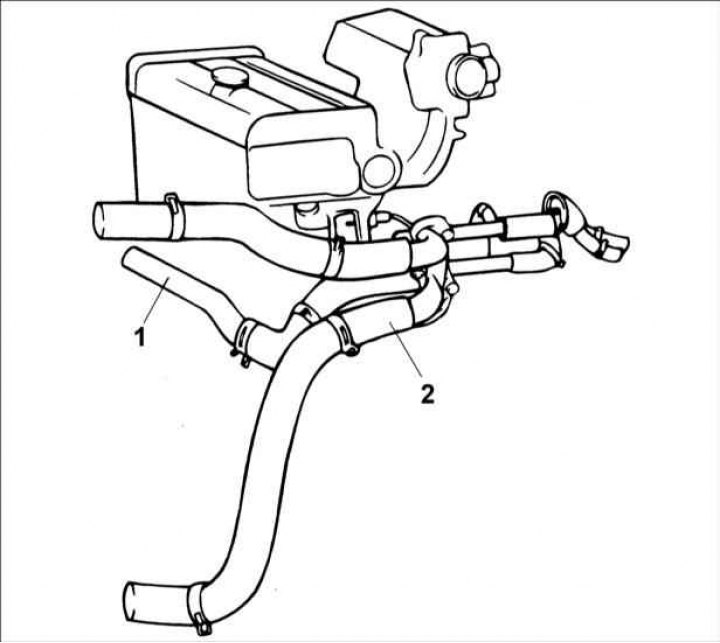

Трубки и шланги системы охлаждения двигателя DOHC
1 – входная труба охлаждающей жидкости; 2 – штуцер выхода охлаждающей жидкости.
Проверка
1. Проверьте трубки и шланги системы охлаждения на отсутствие повреждений, трещин и вздутостей.
2. При необходимости замените их.
Замена
1. При подсоединении шланга к штуцеру выхода охлаждающей жидкости предварительно смажьте уплотнительное кольцо охлаждающей жидкостью.
2. Убедитесь, что желтая метка на конце входного шланга охлаждающей жидкости совместилась с желтой меткой на штуцере.
Предупреждение! Не смазывайте уплотнительное кольцо маслом или смазочным материалом.
Предупреждение! Перед установкой шлангов очистите штуцеры от грязи, пыли и песка.
Предупреждение! Вставьте трубу охлаждающей жидкости до упора в водяной насос.
Предупреждение! При установке используйте только новое уплотнительное кольцо.
