Поликлиновый ремень — снятие и установка

Снятие

1. Ослабьте болты крепления шкива водяного насоса.

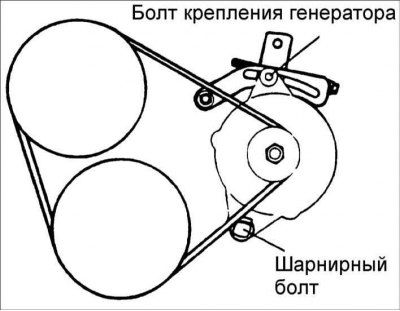

2. Ослабьте гайки поддержки генератора.

3. Ослабьте болт крепления генератора и снимите поликлиновой ремень.



4. Выверните болты крепления шкива водяного насоса.

Момент затяжки:

• Шарнирный болт (А) крепления генератора: 20–25 Н·м
• Болт (В) крепления генератора: 15–22 Н·м
• Болт крепления кронштейна генератора: 20–28 Н·м

Проверка

Проверьте следующие элементы и при наличии дефектов замените их.

1. Проверьте поверхность поликлинового ремня на отсутствие повреждений и трещин.

2. Проверьте поверхность поликлинового ремня на отсутствие масла и смазочного материала.

3. Проверьте поверхность поликлинового ремня на отсутствие неравномерного износа.



4. Проверьте поверхность шкива на отсутствие трещин или повреждений.

Установка

1. Установите шкив насоса и закрепите его болтами.

2. После установки поликлинового ремня отрегулируйте его натяжение.

Установка

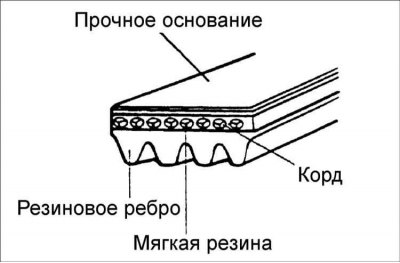

1. Проверьте состояние поликлинового ремня и расположение его на шкивах.

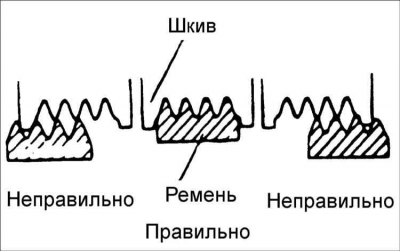

Предупреждение! Проверьте правильность расположения ребер поликлинового ремня в канавках шкивов.

Предупреждение! Если при работе поликлиновой ремень издает посторонний шум, проверьте ремень на отсутствие износа и повреждений, а также рабочие поверхности шкивов.

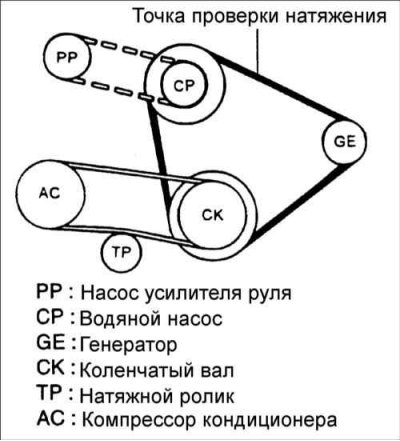

2. Специальным прибором измерьте натяжение ремня привода генератора. При отсутствии специального прибора, проверьте натяжение ремня, надавив на него усилием 100 Н (10 кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.


Натяжение ремня привода генератора:

• Новый ремень: 65–75 кг
• Бывший в употреблении ремень: 40 кг
• Проверка: 35–50 кг

Натяжение ремня привода генератора и насоса усилителя рулевого управления:

• Новый ремень: 55–70 кг
• Бывший в употреблении ремень: 38–48 кг

Натяжение ремня привода генератора и кондиционера:

• Новый ремень: 60–70 кг
• Бывший в употреблении ремень: 32–40 кг
• Проверка: 25–50 кг

Бывшим в употреблении ремнем считается ремень, проработавший на двигателе более 5 мин.

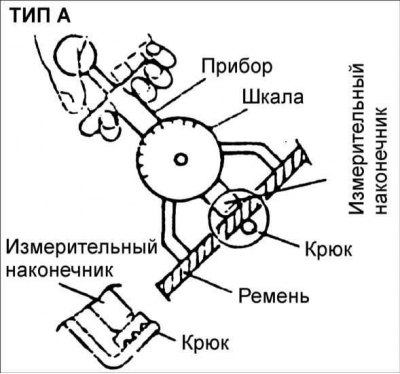

Измерение натяжения специальным прибором типа А

При измерении натяжения поликлинового ремня, прибор не должен касаться других элементов двигателя.

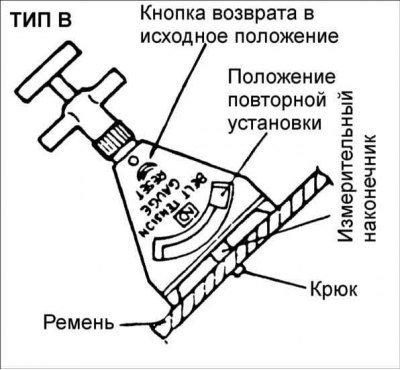

Измерение натяжения специальным прибором типа В

1. При измерении, убедитесь, что повернули кнопку повторной установки в направлении стрелки, чтобы установить стрелку прибора в исходное состояние.



2. После снятия прибора с ремня, стрелка прибора все еще будет указывать натяжение ремня.

Предупреждение! Не рекомендуется регулировать натяжение ремня от руки, так как эта регулировка не обеспечит достаточной точности и ремень может проскальзывать на шкивах. Всегда используйте специальный прибор.

Предупреждение! Проверьте, что натяжение ремня соответствует требуемым значениям.

Предупреждение! Проверяйте натяжение ремня после затягивания шарнирного болта и болта крепления генератора.
