Тормозные колодки на задних барабанных тормозах

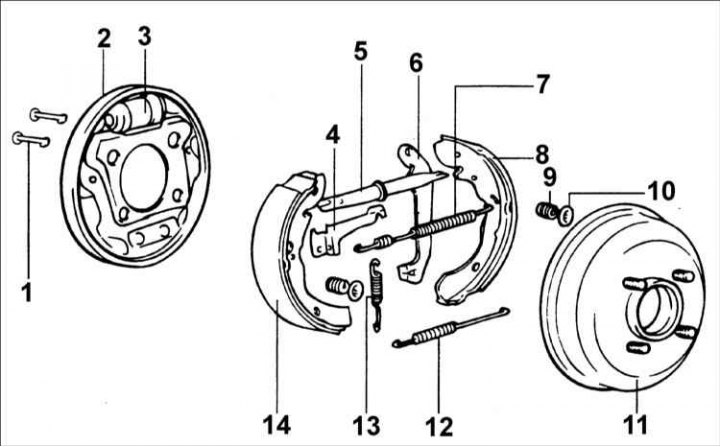

1 – стойка поддержки тормозных колодок; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – щеколда рычага; 5 – разжимная планка; 6 – рычаг стояночного тормоза; 7 – верхняя возвратная пружина; 8 – задняя тормозная колодка; 9 – пружина; 10 – зажим; 11 – тормозной барабан; 12 – нижняя возвратная пружина; 13 – пружина регулятора; 14 – передняя тормозная колодка.
Снятие

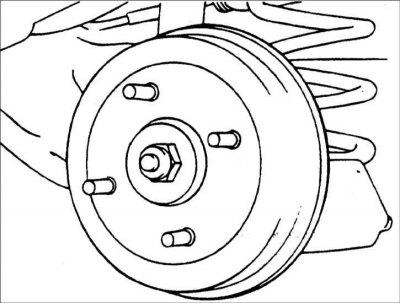

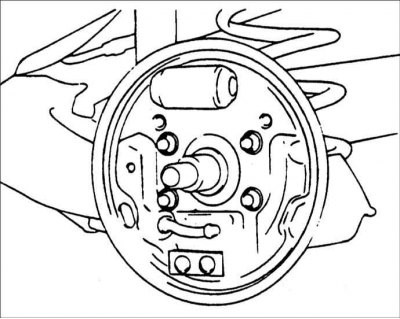

1. Снимите колесо и тормозной барабан.

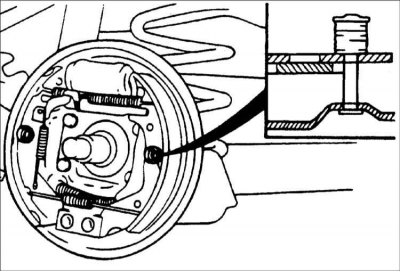

2. Снимите зажим поддержки тормозной колодки, пружину автоматического регулятора и рычаг регулятора.
3. Прижмите колодки и снимите регулятор колодок.

4. Снимите тормозные колодки вместе с возвратными пружинами.
Проверка

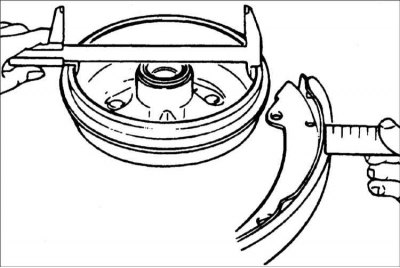

1. Измерьте внутренний диаметр тормозного барабана. Индикатором часового типа проверьте биение тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.
- Максимальный диаметр: 200 мм
- Биение тормозного барабана: 0,015 мм

2. Измерьте толщину накладок задних тормозных колодок. Замените все тормозные колодки на одной оси автомобиля, даже если только одна колодка имеет толщину, меньшую предельно допустимой.
Минимально допустимая толщина: 1,0 мм

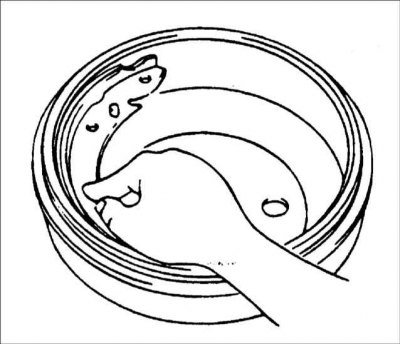

3. Проверьте накладки тормозных колодок на отсутствие загрязнений маслом или смазочными материалами, износа и трещин.
4. Осмотрите рабочие тормозные цилиндры на отсутствие утечек тормозной жидкости.
5. Осмотрите тормозной щит на отсутствие износа или повреждений.

6. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.
Установка
1. Смазкой смажьте следующие точки контакта тормозных колодок:
- a. точки контакта тормозных колодок с тормозным щитом;
- b. точки контакта тормозных колодок с опорной плитой.
Рекомендованный смазочный материал: SAE J310, NLGI №2
![]() | ![]() |
2. Установите стойку поддержки тормозной колодки.

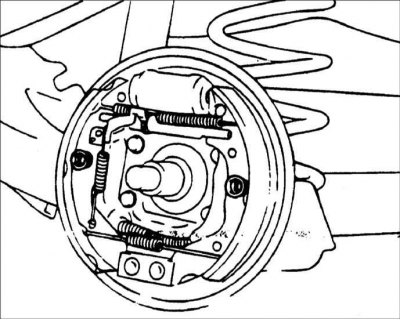

3. Установите возвратные пружины на тормозные колодки.

4. После установки тормозного барабана несколько раз затяните рычаг стояночного тормоза.
