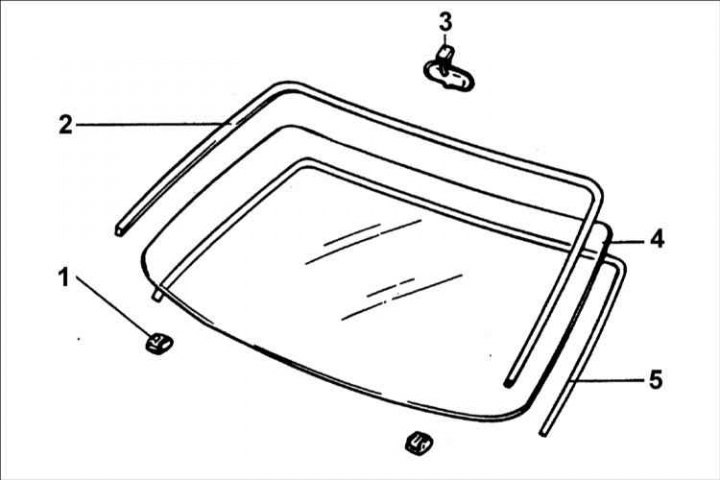

1 – распорная втулка ветрового стекла; 2 – молдинг ветрового стекла; 3 – внутреннее зеркало заднего вида; 4 – ветровое стекло; 5 – подкладка ветрового стекла.
Снятие
1. Перед снятием ветрового стекла снимите следующие элементы:
- верхнюю обивку передней стойки;
- внутреннее зеркало заднего вида;
- рычаги стеклоочистителя;

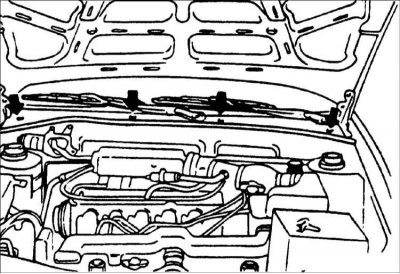

- накладку верхней части капота;

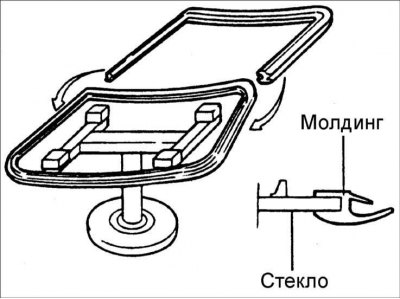

- молдинг ветрового стекла.

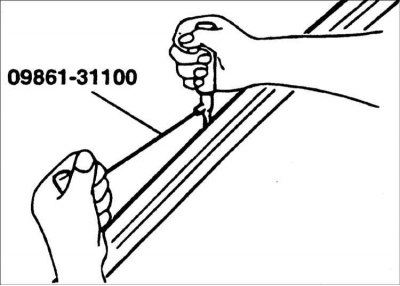

2. Специальным инструментом 09861-31100 разрежьте герметик крепления ветрового стекла.
3. Если стекло будет устанавливаться повторно, оставьте слой герметика на стекле и кузове. Отметьте положение стекла на кузове автомобиля.

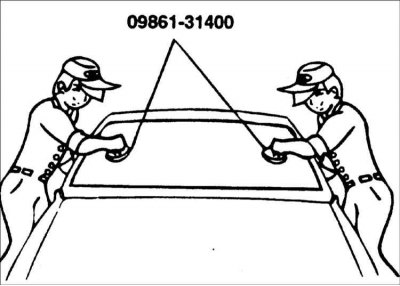

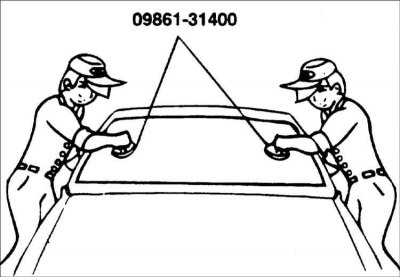

4. Специальным инструментом 09861-31400 снимите ветровое стекло с автомобиля.
Установка

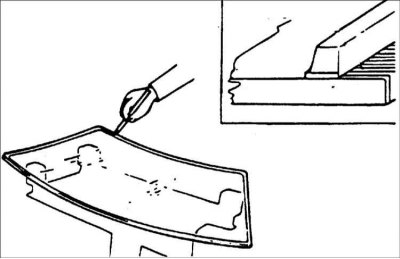

1. Специальным инструментом или ножом срежьте старый герметик до толщины слоя 2 мм по всему периметру рамки и ветрового стекла.
Предупреждение! Будьте осторожны, чтобы не удалить герметика больше, чем необходимо, а также не повредить лакокрасочное покрытие автомобиля.
2. Обезжирьте обработанную поверхность.

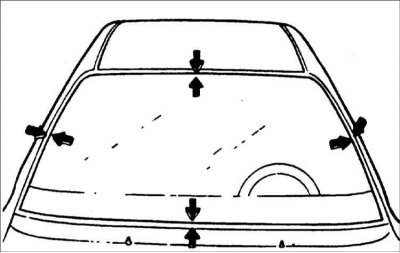

3. Приложите ветровое стекло к оконному проему и в четырех точках на кузове отметьте места установки стекла.
4. Наклейте резиновую подкладку к внутренней поверхности ветрового стекла.

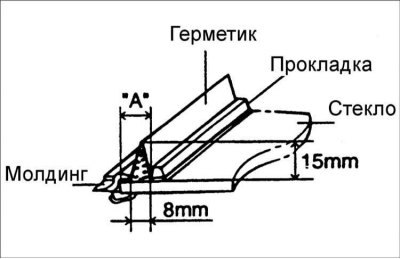

Высота слоя герметика:
- Вверху: 13,5 мм
- С боков: 13,5 мм
- Снизу: 27 мм
5. Установите ветровое стекло.
6. Нанесите тонкий слой стеклянной грунтовки на внешнюю сторону резиновой подкладки ветрового стекла.
Предупреждение! Не касайтесь слоя герметика рукой.
Предупреждение! В месте касания герметика рукой он не может обеспечить надежное соединение и в этом месте возможны утечки после установки стекла.
Предупреждение! Не наносите на стекло грунтовку, предназначенную для кузова.

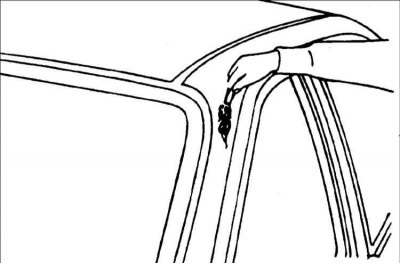

7. Нанесите тонкий слой грунтовки на первоначально нанесенный герметик, выступающий по периметру стекла. Стекло необходимо установить в течение 10 мин после нанесения грунтовки.

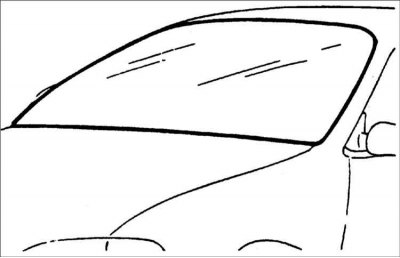

8. Заложите клей в шприц и нанесите его по краю ветрового стекла.
Предупреждение! Нанесите клей в течение 5 мин после нанесения стеклянной грунтовки.
9. Специальным инструментом или присосками установите стекло над оконным проемом в соответствии с ранее нанесенными метками и прижмите стекло к оконному проему.
10. Шпателем удалите избыточный клей. Заполните все раковины и пустоту по периметру ветрового стекла.
11. Направляя струю воды на ветровое стекло, проверьте герметичность его установки. Не направляйте на свежий герметик струю воды под большим давлением.
12. При наличии утечек высушите поврежденную область и нанесите герметик.
Предупреждение! Не эксплуатируйте автомобиль в течение 4 часов после установки стекла.
Предупреждение! После установки ветрового стекла поддерживайте его в течение первого часа.
13. Установите на место все ранее снятые элементы.
Предупреждение! В течение 2-3 дней после установки ветрового стекла не хлопайте дверями.
Предупреждение! Избегайте движения по неровным дорогам, где кузов автомобиля подвергается интенсивному скручиванию.
